Markéta Potůčková, Eva Štefanová

Jádrové území této po staletí zemědělsky intenzivně využívané krajiny tvoří katastry Kobylí a Vrbice.

Cíle

Cílem zpracování archivních a soudobých leteckých snímků bylo vytvořit náhled na zájmové území a postihnout zásadní změny v jeho vývoji od 30. let 20. století do současnosti. Vzhledem k faktu, že výsledky slouží výhradně pro interpretační účely a vizualizaci změn, byla metodika zpracování archivních snímků zjednodušena. Dílčí snímky byly umístěny do souřadnicového systému S-JTSK s využitím zpětného protínání (rovnic kolinearity) a vlícovacích bodů, jejichž souřadnice byly odečteny ze soudobého ortofota a výškového modelu dostupných z webové mapové služby Českého úřadu zeměměřického a katastrálního. Pro účely zobrazení výškové členitosti území byl pak použit výškový vrstevnicový model ZABAGED.

Data a metody

A) Archivní letecké snímky

Letecké měřické snímky zachycující stav území v roce 1938 byly získány z Archivu leteckých měřických snímků ČÚZK. Černobílé snímky velikosti 18 cm x 18 cm byly naskenovány s rozlišením 15 μm. S výjimkou konstanty kamery uvedené na rámu snímku nebyly známy prvky vnitřní orientace (tj. poloha hlavního snímkového bodu a zkreslení objektivu) a pro další zpracování byly zanedbány. Vzhledem k interpretačnímu účelu užití byla vzniklá geometrická zkreslení akceptovatelná. Pro získání prvků vnější orientace byly v každém snímku nalezeny alespoň 4 body identifikovatelné jak v archivním snímku, tak v současném ortofotu. Pomocí rovnic kolinearity byly dopočteny souřadnice středu promítání a sklony snímků. Snímky byly dále ortorektifikovány nad výškovým vrstevnicovým modelem ZABAGED. Ten byl následně využit i pro 3D vizualizaci krajiny z roku 1938. Pro zpracování byl použit software PCI Geomatica, ArcMap a ArcScene.

B) Ortofoto z 50. let

Ortofota z roku 1953 byla poskytnuta Českou informační agenturou životního prostředí Cenia. Pro 3D vizualizaci byla promítnuta na výškový vrstevnicový model ZABAGED. Pro zpracování byl použit software ArcMap a ArcScene.

C) Současné ortofoto

Současné ortofoto, které bylo získáno z Českého úřadu zeměměřického a katastrálního, je zobrazeno nad výškovým vrstevnicovým modelem ZABAGED. Pro zpracování byl využit software firmy ESRI.

Výsledky

Ortofota z let 1938 a 1953 nevykazují výraznější změny ve využití krajiny modelových katastrů Kobylí a Vrbice. Typická jsou protáhlá políčka odpovídající přírodním podmínkám a individuální zemědělské výrobě. Výsledek zcelení pozemků ve snímku z počátku 50. let ještě zachycen není. Současný snímek dokládá, že zemědělská produkce nadále probíhá na velkých půdních celcích, jak byly vytvořeny ve 2. polovině 20. století. Významnou rozlohu zabírají pro tuto oblast typické vinice a v menší míře sady. V západním výběžku katastrálního území Kobylí lze sledovat drobné změny v zalesnění ploch spadajících do Ždánického lesa.

Kobylí

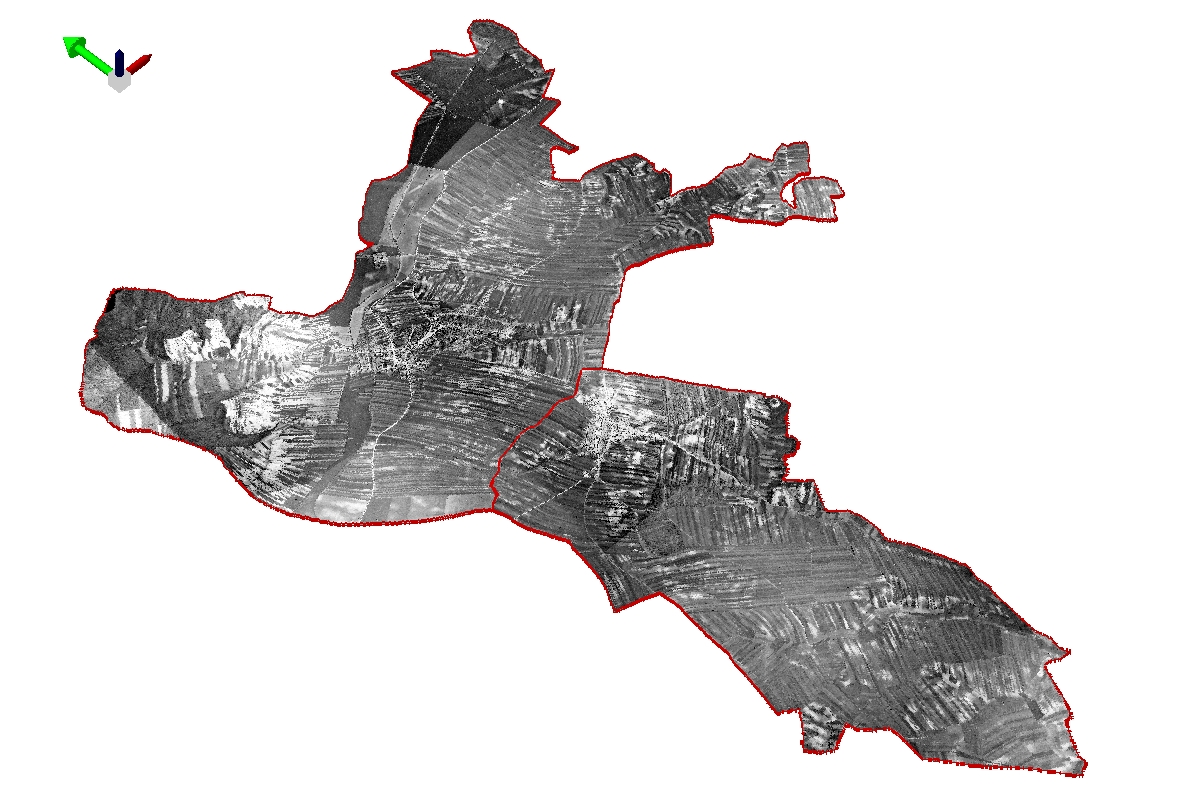

1938


Modely krajiny

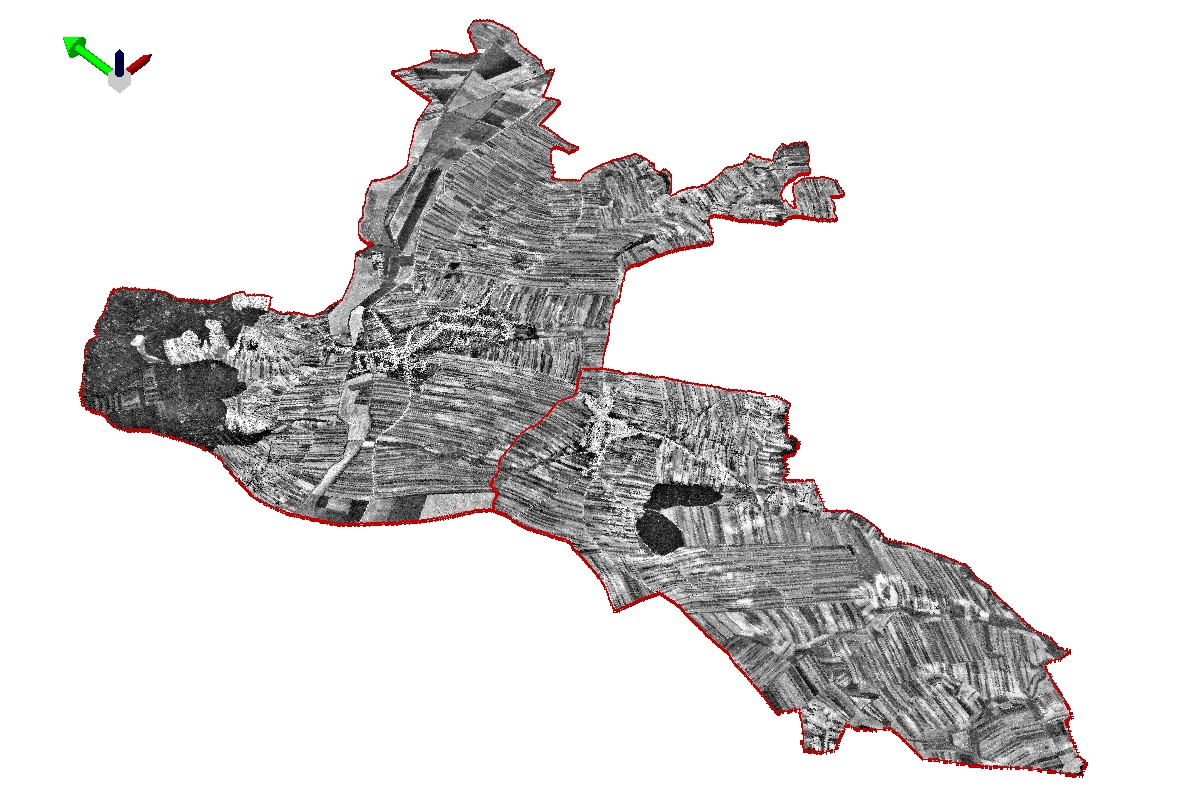

1954

Modely krajiny

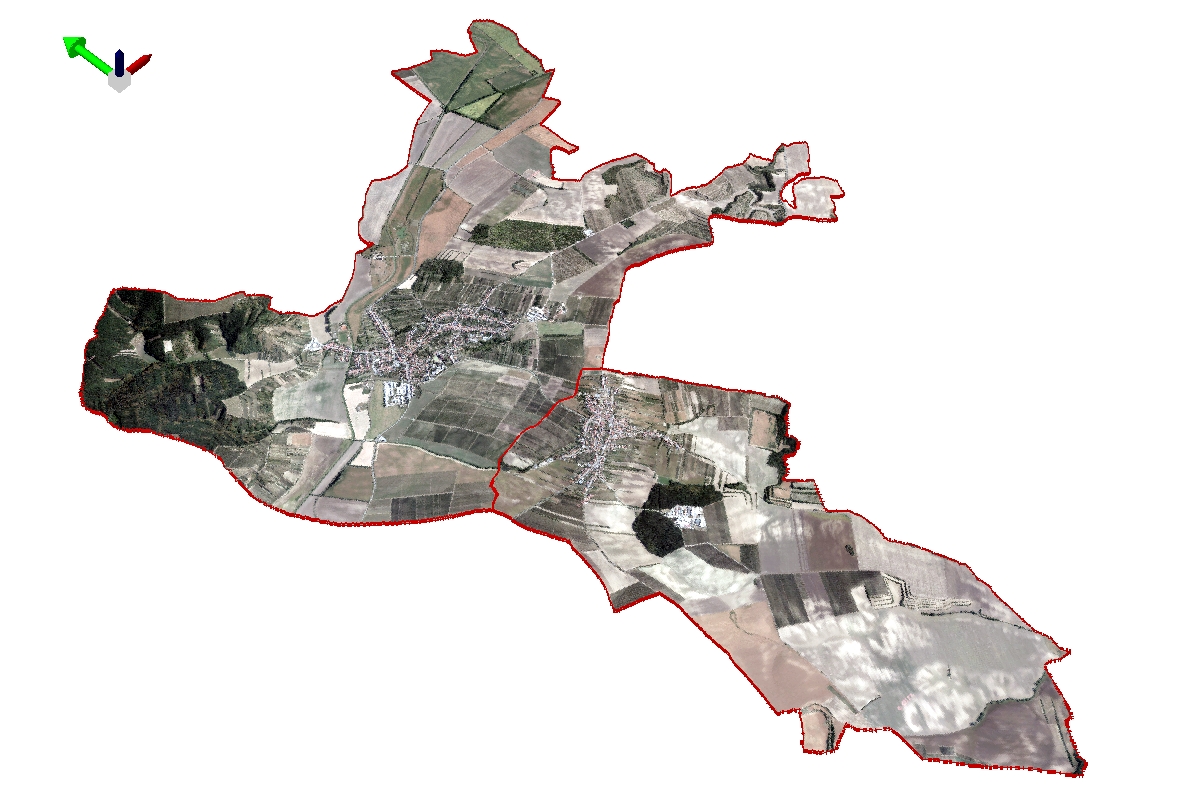

2018



Celkový pohled na katastrální území Kobylí a Vrbice

Podkladová data © ČÚZK, Ortofoto ČR, 2017 / 2018 © Český úřad zeměměřický a katastrální, www.cuzk.cz



Použitá literatura a zdroje

  • Letecké měřické snímky, Archiv leteckých snímků ČÚZK, https://lms.cuzk.cz/lms/lms_prehl_05.html
  • Ortofoto z 50. let 20. století vytvořené v rámci projektu „Národní inventarizace kontaminovaných míst“, CENIA (2009 – 2012), http://cenia.cz
  • Ortofoto ČR z r. 2017 / 2018, © Český úřad zeměměřický a katastrální, http://www.cuzk.cz
  • Ortofota, WMS služba ČÚZK, https://geoportal.cuzk.cz
  • ŠAFÁŘ, Václav a Lenka TLAPÁKOVÁ. Alternative Methods of the Processing of Archival Aerial Photos. Geodetický a kartografický obzor / Geodetic and Cartographic Review, 2016, 62 (12), 253-257, ISSN 1805-7446.
