Modely krajiny jádrových území
Markéta Potůčková, Eva Štefanová
Jádrové území modelové oblasti zaniklé šlechtické krajiny tvoří katastrální území Stanovice, Kuks a Slotov.
Cíle
Cílem zpracování archivních a soudobých leteckých snímků bylo vytvořit náhled na zájmové území a postihnout zásadní změny v jeho vývoji od 50. let 20. století do současnosti. Vzhledem k faktu, že výsledky slouží výhradně pro interpretační účely a vizualizaci změn, byla metodika zpracování archivních snímků zjednodušena. Dílčí snímky byly umístěny do souřadnicového systému S-JTSK s využitím zpětného protínání (rovnic kolinearity) a vlícovacích bodů, jejichž souřadnice byly odečteny ze soudobého ortofota a výškového modelu dostupných z webové mapové služby Českého úřadu zeměměřického a katastrálního (https://ags.cuzk.cz/av/).
Data a metody
A) Ortofoto z 50. let
Ortofota z roku 1953 byla poskytnuta Českou informační agenturou životního prostředí Cenia.
B) Archivní letecké snímky ze 70. a 80. let
Letecké měřické snímky zachycující stav území v letech 1977 a 1989 pocházejí z Archivu leteckých měřických snímků ČÚZK. Černobílé snímky velikosti 23 cm x 23 cm byly naskenovány s rozlišením 0,015 mm. S výjimkou konstanty kamery uvedené na rámu snímku nebyly známy prvky vnitřní orientace (tj. poloha hlavního snímkového bodu a zkreslení objektivu) a pro další zpracování byly zanedbány. Vzhledem k interpretačnímu účelu užití byla vzniklá geometrická zkreslení akceptovatelná. Pro získání prvků vnější orientace byly v každém snímku nalezeny alespoň 4 body identifikovatelné jak v archivním snímku, tak v současném ortofotu. Pomocí rovnic kolinearity byly dopočteny souřadnice středu promítání a sklony snímků. Snímky byly dále ortorektifikovány nad výškovým vrstevnicovým modelem ZABAGED. Pro zpracování byl použit software PCI Geomatica a ArcMap.
C) Současné ortofoto
Současné ortofoto bylo získáno z Českého úřadu zeměměřického a katastrálního.
Výsledky
Vytvořené modely mapující modelové území od počátku 50. let minulého století dokládají, že v této na přelomu 17. a 18. století cíleně v barokním duchu doby přetvářené krajině nedošlo k zásadním změnám v rozmanitosti krajinného pokryvu či využití krajiny. Většina plochy slouží zemědělské výrobě. Snímky z let 1953 a 1977 dokládají změnu ve struktuře obdělávaných polí v důsledku kolektivizace. Do roku 2018 drobně narostl podíl ostrůvkovitě či liniově rozmístěných stromů a keřů. Porovnáním snímků z roku 1989 a 2020 lze dokumentovat proměnu Hospitálu Kuks a přilehlého okolí, úpravu bylinkové zahrady a obnovení aleje vedoucí z Kuksu do Stanovic. I díky těmto úpravám je tato „perla českého baroka“ turisticky významným místem Královehradeckého kraje. Patrný je také úbytek vzrostlého lesa v jihozápadním cípu katastru Stanovice.

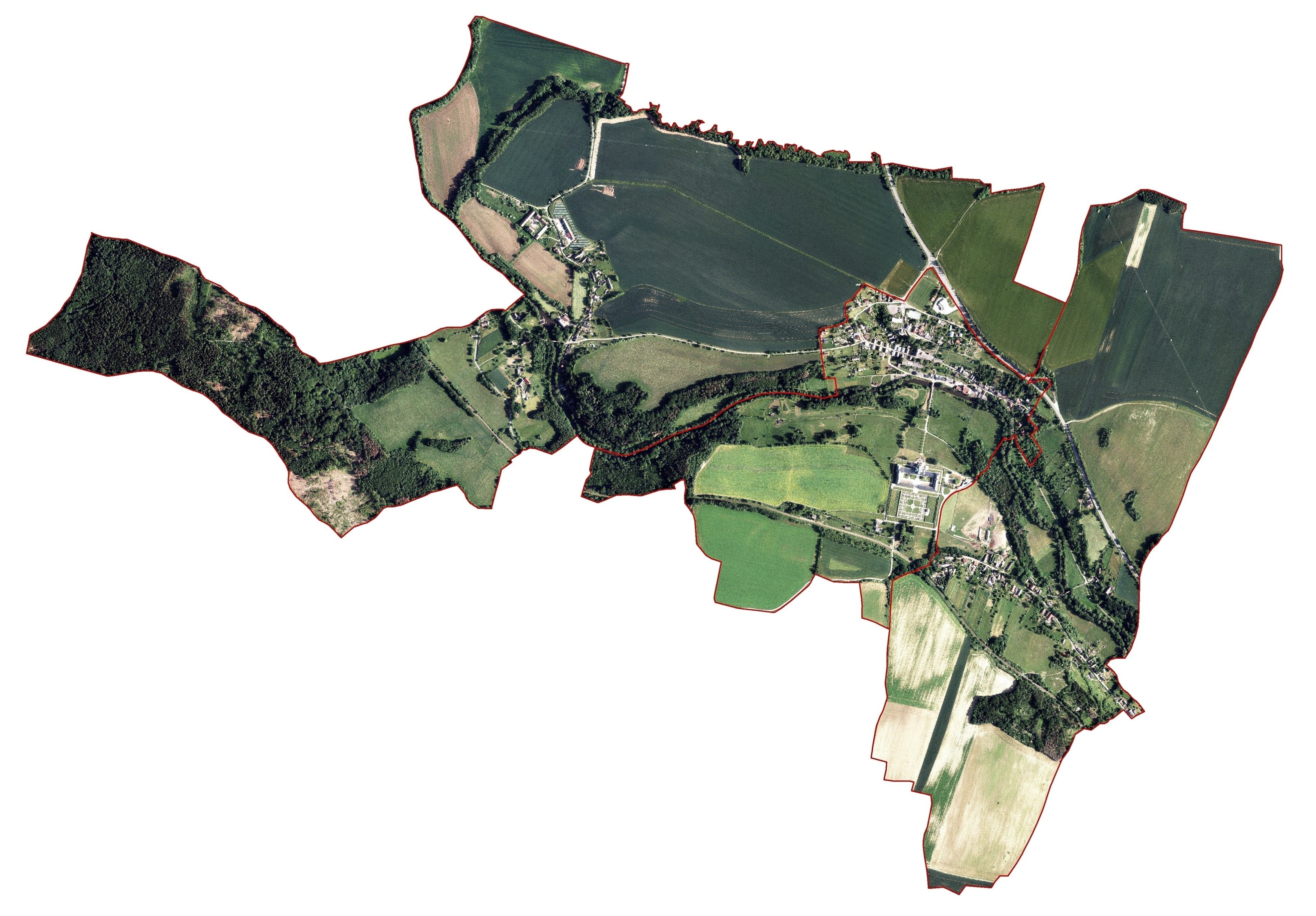

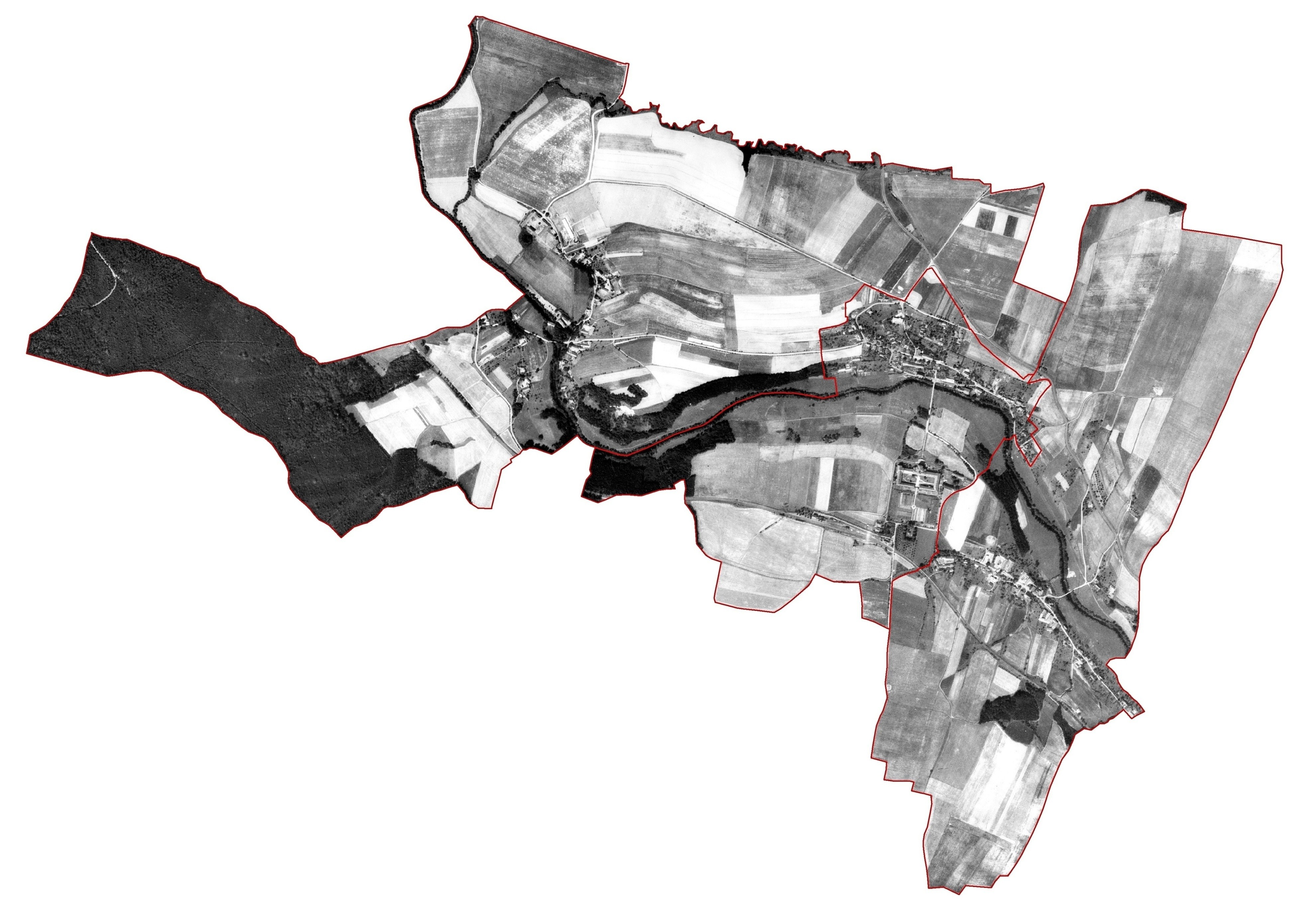

Zvětšit porovnání snímků 1953 a 2020 | Snímek z roku 1953 | Snímek z roku 2020

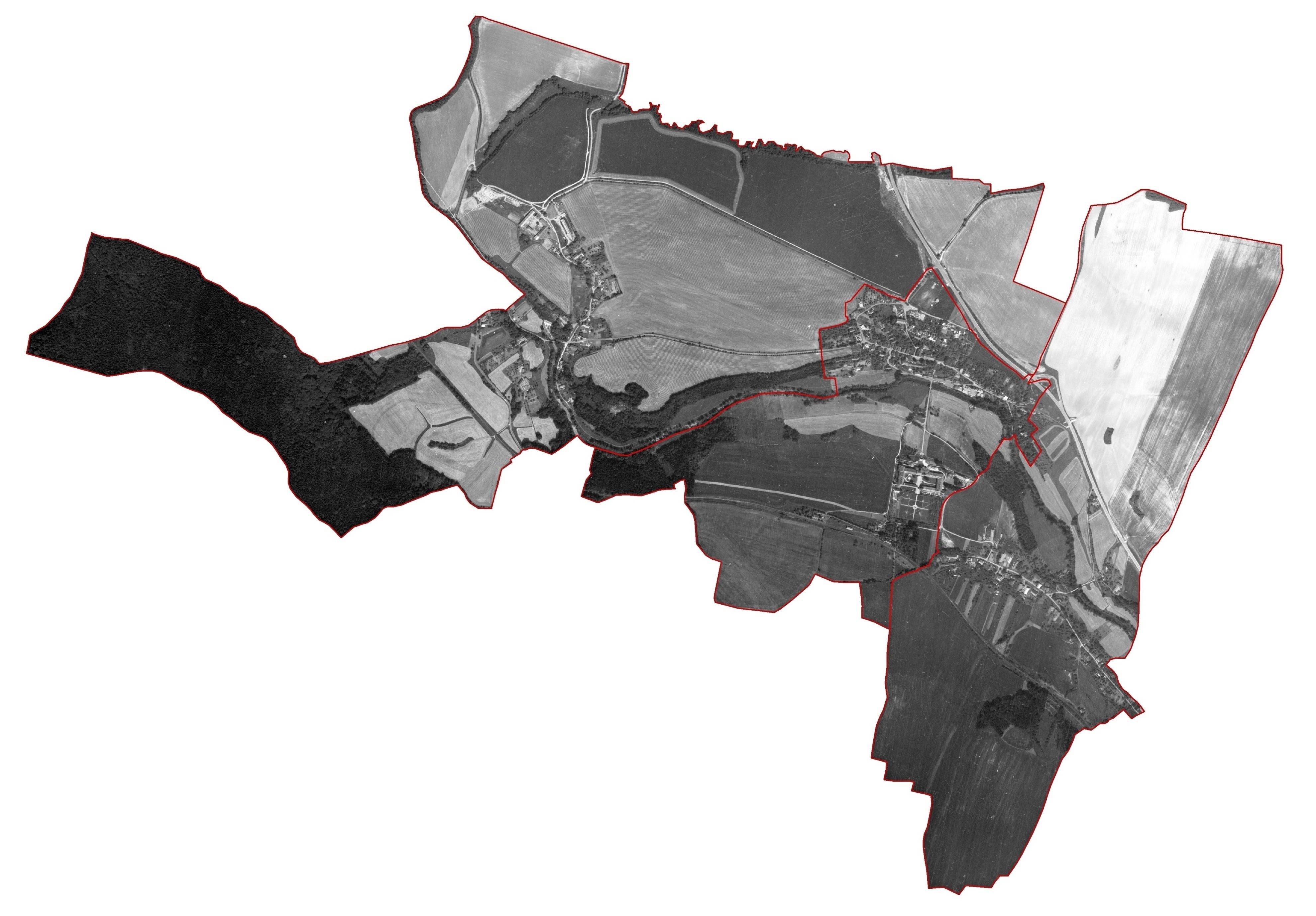

Zvětšit porovnání snímků 1977 a 2020 | Snímek z roku 1977 | Snímek z roku 2020

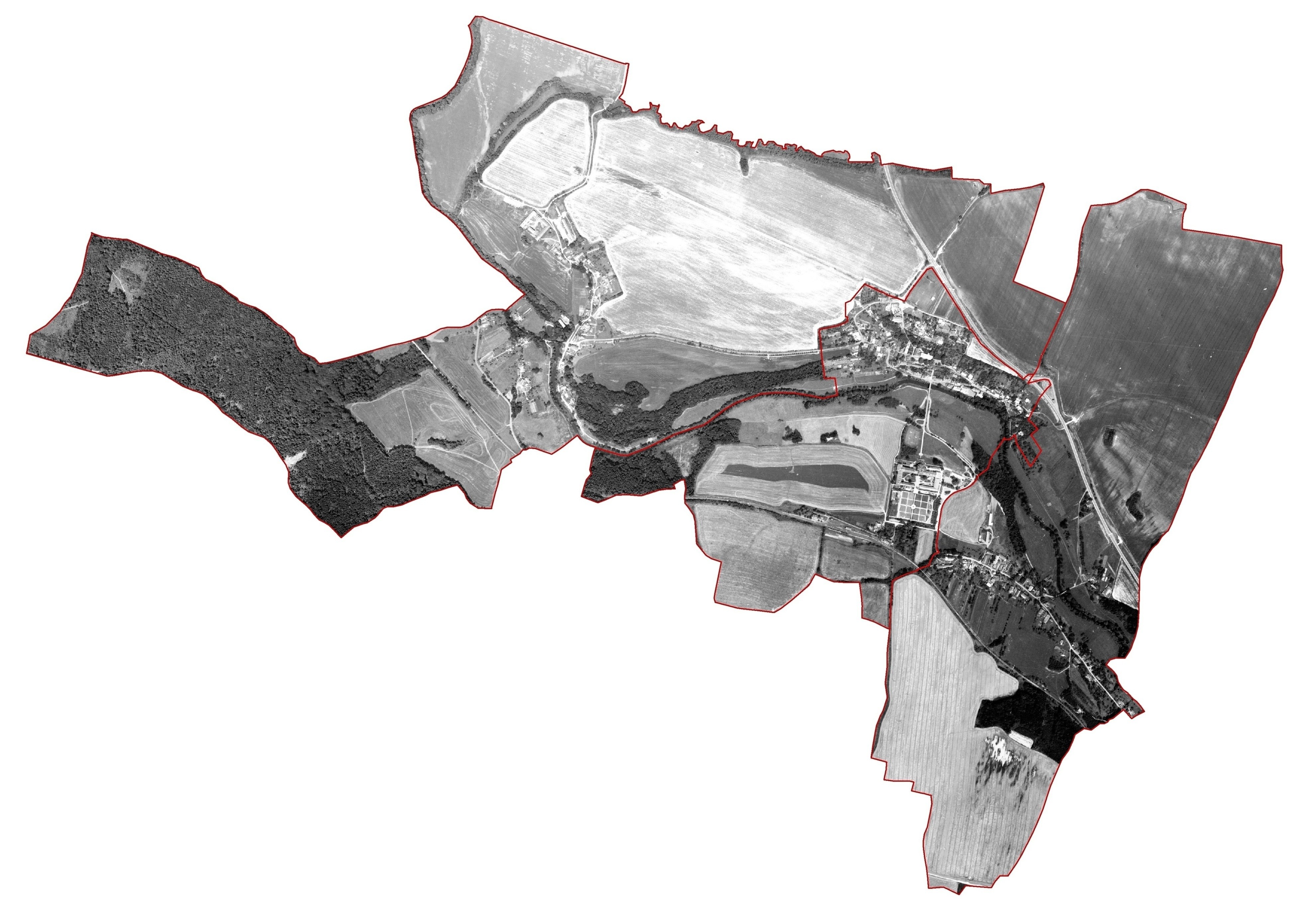

Zvětšit porovnání snímků 1989 a 2020 | Snímek z roku 1989 | Snímek z roku 2020
|
Celkový pohled na katastrální území Stanovice, Kuks a Slotov. Podkladová data © ČÚZK* a CENIA. |
|
|
* „Podkladová data (Ortofoto ČR, LMS) ČÚZK (dále data) smí být používána pouze v kontextu dalších vrstev mapového portálu. Data smí být používána pouze pro navigační a přehledové účely. Data nesmí být dále publikována nebo využívána v GIS aplikacích nebo systémech. Veškerá práva vyhrazena. K případnému jinému využití dat je nutný souhlas ČÚZK. Kontakt: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.“ |
Použitá literatura a zdroje
- ŠAFÁŘ, Václav a Lenka TLAPÁKOVÁ. Alternative Methods of the Processing of Archival Aerial Photos. Geodetický a kartografický obzor / Geodetic and Cartographic Review, 2016, 62 (12), 253-257, ISSN 1805-7446.
- Ortofoto z 50. let 20. století vytvořené v rámci projektu „Národní inventarizace kontaminovaných míst“, CENIA (2009–2012) https://www.cenia.cz/projekty/aktualni-projekty/nikm-2/
- Letecké měřické snímky, Archiv leteckých snímků ČÚZK https://lms.cuzk.cz/lms/lms_prehl_05.html
